| Miejsce pochodzenia: | Zhejiang, Chiny |
| Nazwa handlowa: | Hnx EMC Cable Gland |
| Orzecznictwo: | RoHS, ISO, CE, IP68 |
| Numer modelu: | M12-M80 |
| Minimalne zamówienie: | 20-100 sztuk |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | 38 * 25 * 17 mm |
| Czas dostawy: | 3-30 dzień |
| Zasady płatności: | L / C, T / T, Western Union, |
| Możliwość Supply: | 30000 sztuk / dzień |
| materiał: | Mosiądz niklowany | Pazur: | PA (nylon), UL94-V2 |
|---|---|---|---|
| Hermetyczna Pieczęć: | NBR, Silicone Rubber | Poziom zabezpieczeń: | IP68-10 Bar |
| Zasięg drutu: | Kabel 3-6,5.5MM | Kod: | PG7 |
| Podkreślić: | dławica kablowa,dławik kablowy |
||

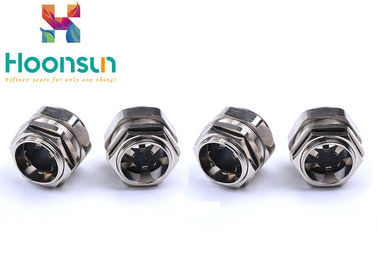

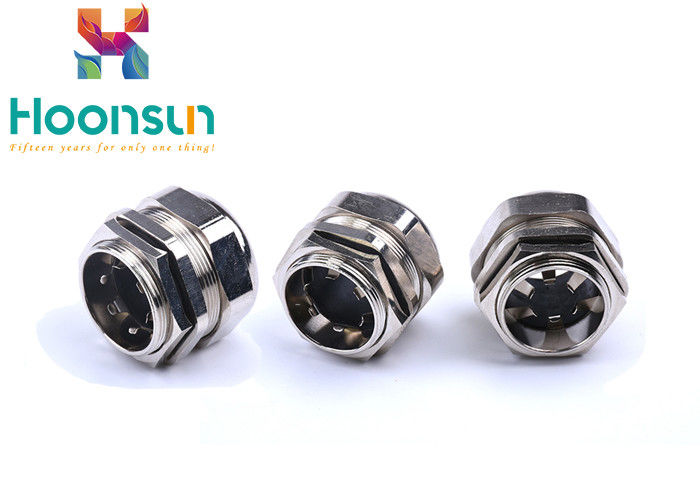

PG7 Gwint EMC Dławik kablowy z mosiężnymi nakrętkami blokującymi dla stopnia ochrony IP68
Opis
| Orzecznictwo | CE i ROHS oraz IP68 i REACH |
| Wątek | M / PG / G / NPT |
| Materiał | Korpus dławika jest niklowanym mosiądzem, część mocująca wykonana jest z nylonowego tworzywa sztucznego (PA), a uszczelka i pierścień uszczelniający O wykonane są z NBR. |
| Temperatura | statyczne: 40 ℃ do 100 ℃, krótki czas do 120 ℃. Dynamiczne: 20 ℃ do 80 ℃, krótki czas 100 stopni Celsjusza |
| Długość gwintu | w przypadku cienkich otworów na płyty maszyny lub wyposażenia z gwintem wewnętrznym długi gwint nadaje się do łączenia z grubą deską. Przedłużenie nici można dostosować. |
| Pozycja | Zasięg (mm) | GL Długość gwintu (mm) | H Długość złącza (mm) | Rozmiar klucza (mm) | Kod | |||
| M | PG | sol | NPT | |||||
| M12 × 1,5 | PG7 | G1 / 4 | NPT1 / 4 | 3-6,5 | 6.5 | 19 | 14 | HX-EMC- "Pozycja" W |
| 4-8 | 8 | 19 | 17/14 | |||||
| M16 × 1,5 | PG9 | - | - | 3-6 | 8 | 20 | 18 | |
| 4-8 | 8 | 20 | 18 | |||||
| 5-10 | 8 | 21 | 20/18 | |||||
| M18 × 1,5 | PG11 | G3 / 8 | NPT3 / 8 | 5-10 | 8 | 21 | 20 | |
| M20 × 1,5 | PG13.5 | G1 / 2 | NPT1 / 2 | 6-12 | 8 | 22 | 22 | |
| 10-14 | 8 | 23 | 24/22 | |||||
| M22 × 1,5 | PG16 | 10-14 | 8 | 23 | 24 | |||
| M25 × 1,5 | PG21 | G3 / 4 | NPT3 / 4 | 10-14 | 9 | 25 | 24/27 | |
| 12-16 | 9 | 27 | 27 | |||||
| 13-18 | 9 | 27 | 30/27 | |||||
| M32 × 1,5 | PG29 | G1 | NPT1 | 15-22 | 10 | 29 | 35 | |
| 18-25 | 10 | 31 | 40/35 | |||||
| M40 × 1,5 | PG36 | G1-1 / 4 | NPT1-1 / 4 | 18-25 | 11 | 31 | 40/45 | |
| 22-30 | 11 | 35 | 45 | |||||
| 25-33 | 11 | 37 | 50/45 | |||||
| M50 × 1,5 | PG42 | G1-1 / 2 | NPT1-1 / 2 | 32-38 | 13 | 37 | 57/55 | |
| M63 × 1,5 | PG48 | G2 | NPT2 | 37-44 | 14 | 38 | 64/68 | |
| 42-52 | 14 | 38 | 78/68 | |||||
| M72 × 2 | - | - | - | 42-52 | 16 | 42 | 78 | |
| M80 × 2 | - | - | - | 55-62 | 18 | 45 | 88 | |
Stosowanie
Złącze hydroizolacyjne kabla jest pasującym produktem kabla. Złącze może blokować kabel, drugi koniec może być podłączony do skrzynki sprzętowej, lub zgodnie z wyborem nici, może być podłączony do sprzętu elektrycznego z nitami importu i eksportu.
Charakterystyka produktu
Ten produkt jest specjalnie zaprojektowany do obróbki nieruchomego końca metalowego kabla jako korpusu końcowego. Gdy kabel izolacyjny wchodzi do nieruchomego końca, miedziany arkusz kontaktowy przymocowany do nieruchomej głowicy może być używany do kontaktowania się z metalową siecią izolacyjną w kablu, a następnie kierowania fali elektromagnetycznej zakłóceń na linię uziemiającą, tak aby źródło interferencji elektromagnetycznej można ewakuować. Ta głowica mocująca kabel miedziany może być w pełni stosowana do wszystkich obszarów wymagających ochrony przed falami magnetycznymi i zapewnia wodoodporność IP68 oraz stały efekt rozciągania.
NASZE USŁUGI
Zapraszamy klientów do przekazywania nam sugestii dotyczących produktów
Wszelkie pytania można przesłać e-mailem lub telefonicznie, a my poradzimy sobie z nimi w odpowiednim czasie
Szybka i dokładna dostawa
Zapewniamy doskonałą jakość naszych produktów
Produkty można dostosować do konkretnych wymagań
FAQ
P: Czy jesteś firmą handlową lub producentem? Odp .: Jesteśmy fabryką. Możemy również sami eksportować towary.
P: Jak długi jest twój czas dostawy? A: Ogólnie możemy wysłać towar w ciągu 3-7 dni, jeśli towary są w magazynie.Or to powinno być 7-30 dni, jeśli towary nie są w magazynie, to jest w zależności od wielkości zamówienia.
P: Czy dostarczasz próbki? Czy to jest darmowe czy dodatkowe? Odp .: Tak, możemy zaoferować próbki za darmo, ale nie ponosimy kosztów transportu.
P: Jakie są twoje warunki płatności? O: Płatność <= 1000 USD, 100% z góry. Płatność> = 1000 USD, 30% T / T z góry, saldo przed wysyłką.
P: A co z usługą posprzedażną? Odp .: Wszelkie opinie i komentarze są mile widziane. Postaramy się, aby najlepszy asystent pozwolił ci maksymalnie zadowolić.
